新技术新产品推荐—— DynamicP System传动设备智慧监测系统

一、产品开发背景&产品简介

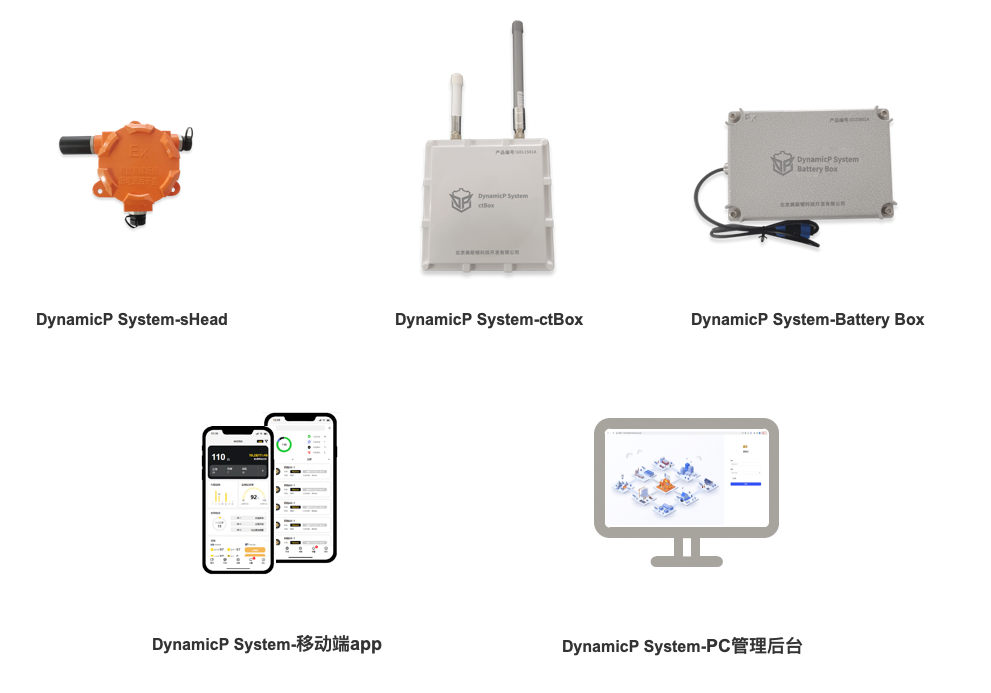

DynamicP System

“DynamicP System”是北京美斯顿科技科技开发有限公司自主研发的专业服务于传动设备智慧监测的工业物联网系列产品。

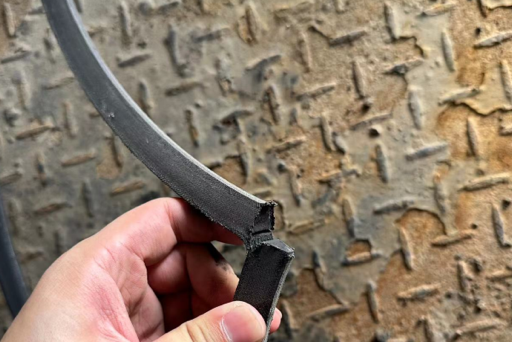

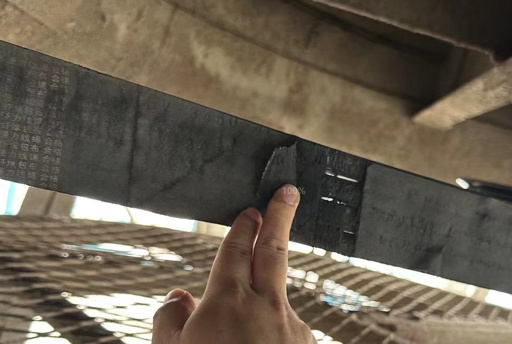

在多年的企业环保治理服务过程中我们发现，石化厂区、大型生产车间等场地均使用大量风机，这些风机普遍由电机带动皮带进行传动，皮带会因自身老化产生断裂、脱落，从而导致风机停转、慢转等异常事故出现。风机自身结构和性质导致风机均位于冷却塔顶部或人员难以接触地带，对人员巡检、设备维护工作都带来较大工作负担。







美斯顿以智能物联终端设施为基础，以移动端app平台为支撑，以贯穿全程的服务为保障，打造了一款应用于传动系统监测的智能终端设备+移动端app的DynamicP System产品，DynamicP System是一种集成先进技术的综合性系统，包括传感器技术、数据分析、远程通信等，可以实现对设备、设施的实时监测和故障预警。通过自动巡检系统，企业能够大幅度提高巡检效率，减少人工参与，降低运维成本，并提前发现潜在故障，避免生产中断和重大损失。

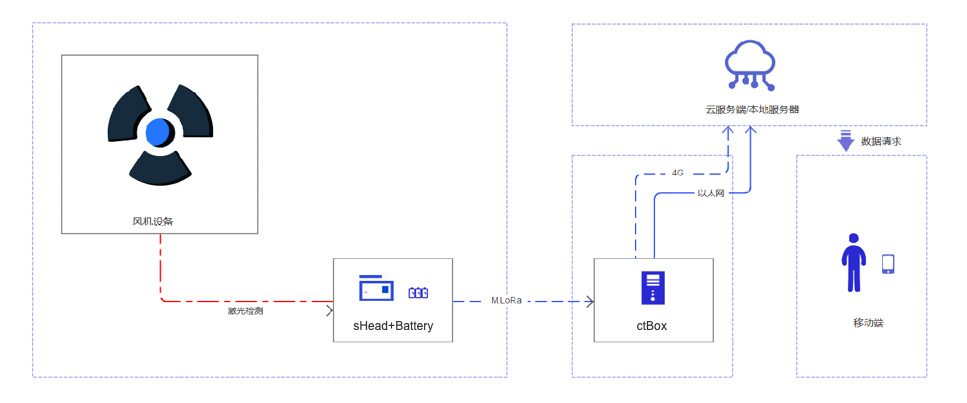

产品网络拓扑图：





sHead终端通过激光传感器检测风机设备的传动状况，采集数据后通过lora无线传输至ctBox，ctBox通过4G通讯（也支持以太网本地部署）将数据发送至云端，用户手机APP通过请求云服务器信息，获得实时的风机设备状态信息与各种告警信息。

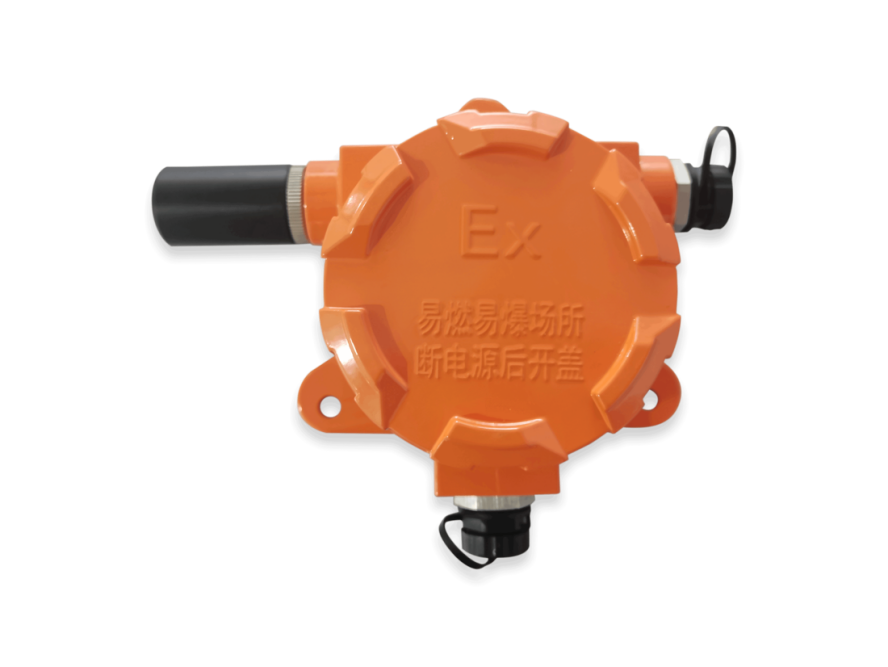

sHead-TDL1501A

以下是该硬件的功能特点：

Ø 采用高性能激光反射式传感器，支持频率＞10000转/min的高频检测

Ø 长线探头、分体式供电设计，满足灵活部署、狭窄空间使用需求

Ø 无线部署，现场不需额外接线，作业方便

Ø 低功耗设计，与配套电池组合可持续使用一年

Ø 私有LoRa协议，与ctBox通信无流量费用

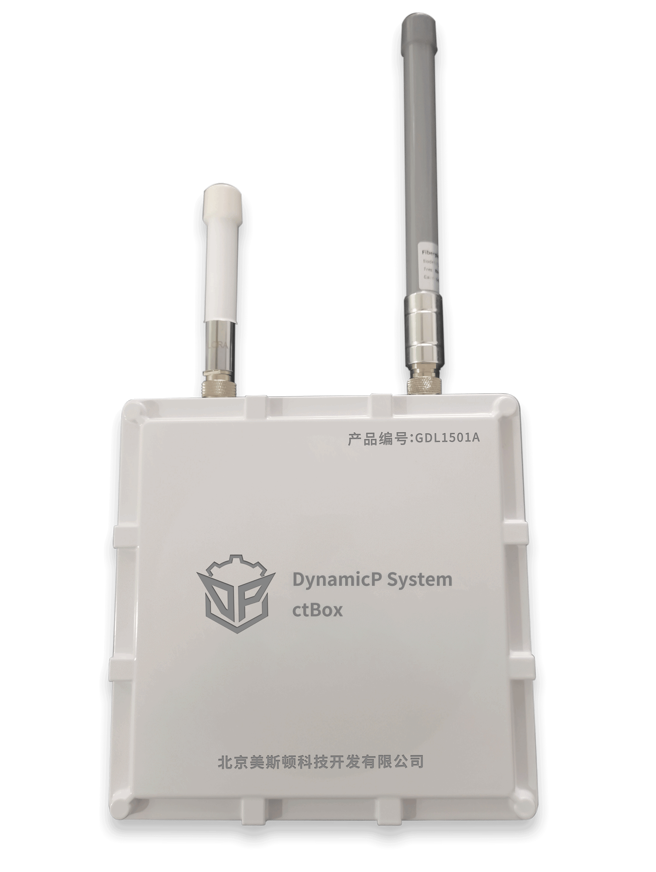

ctBox-GDL1501A

以下是该硬件的功能特点：

Ø 支持15台sHead检测设备，可在30s内询回所有数据

Ø 私有LoRa协议，与sHead通信无流量费用

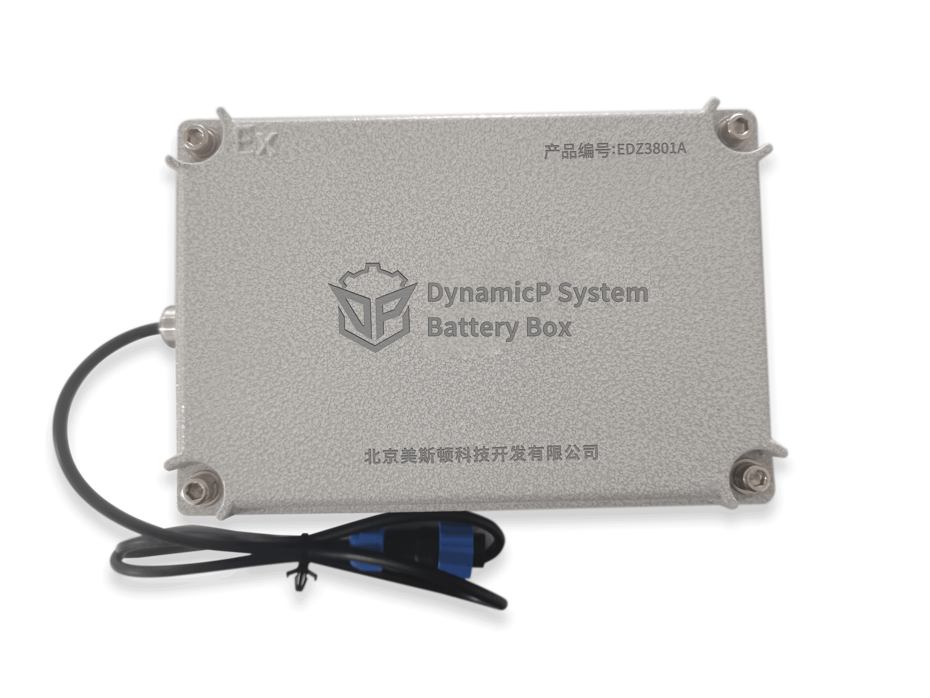

Battery Box-EDZ3801A

以下是该硬件的功能特点：

Ø 电池整体通过本质安全防爆认证

Ø 锂亚电池，体积小，能量密度高

Ø 自放率低

Ø 快速插拔接头，便于维护。







二、先进性阐述

DynamicP System优势分析：

1、全量监控

对各类传动设备如风机等，实现24小时全量监控，及时发现风机停转、慢转等异常事故。功能包括机组管理、异常告警、历史数据查询、趋势分析、指令下发、数据看板等。



2、高频检测

    采用高性能激光反射式传感器，支持频率＞10000转/min的高频检测，非接触式安装，最大测量距离200mm。



3、低功耗设计

硬件设备对激光传感器做出针对性低功耗优化设计，同时采用低功耗lora通讯，通过多次测试与迭代，优化通讯协议，使得产品续航在搭配配套电源条件下，可持续工作一年以上，配套电池每年自放电率低。



4、便捷部署

产品整体采用无线通信，sHead与ctBox之间无线通信距离可达1000m，自带配套电池，非接触式测量，现场安装无需额外接线，即装即用。



5、大数据分析

   国内首款面向于石化领域的传动监测大数据产品，对风机设备提供转速预警，趋势化分析，风机皮带寿命预测，设备生命周期管理、成本与效率分析等特有功能。



6、安全稳定

产品经过现场高强度测试，检测距离200mm时，完成了室外条件下高震动、高尘、长时间的检测作业，转速误差小，采用lora私有通讯协议传输加密数据，保证数据安全性。





三、案例分享

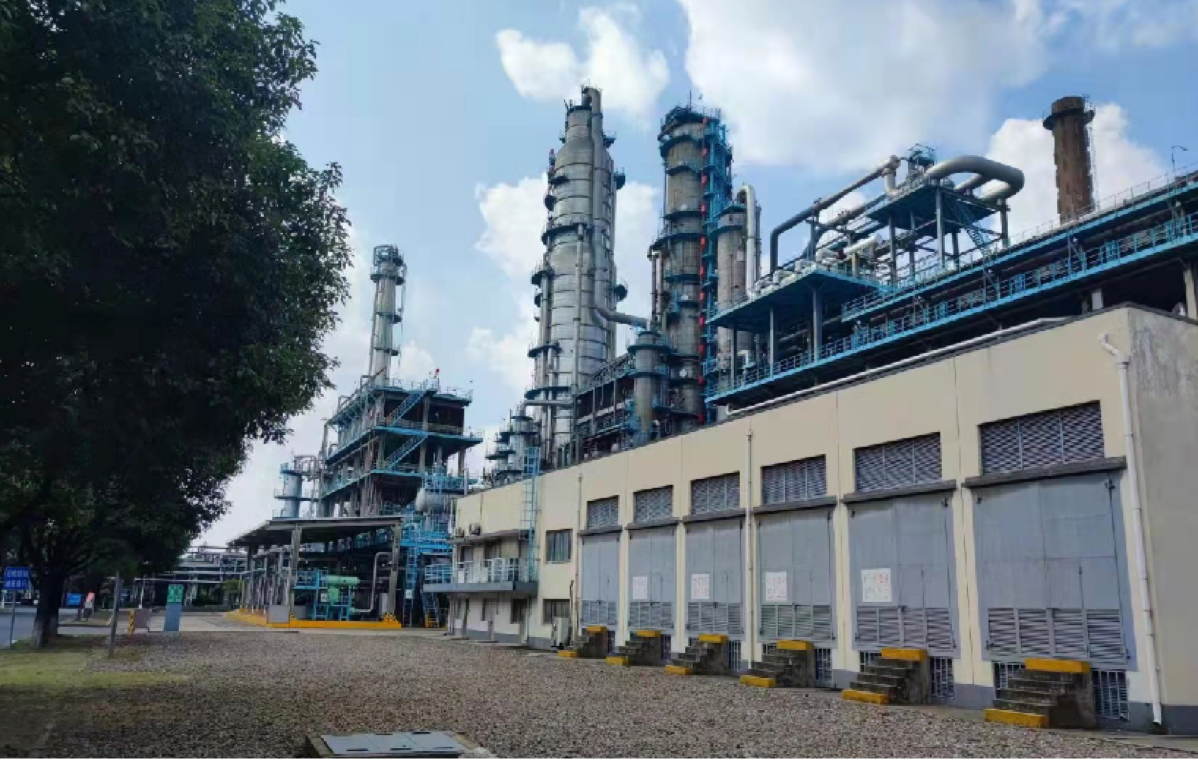

案例一：某石化厂区散热风机状态监测解决方案















北京美斯顿公司在某石化厂区对其散热风机的皮带进行监测，使用系统监测前每次巡检耗时1-2小时，风机停转无法及时得到消息，使用系统检测后每次检测耗时15-30秒，可进行风机停转预警、风机停转及时告警、数据分析等智慧化功能。





四、技术咨询热线

联系人：陈利君

电  话：13810112747；

邮箱：lijun.chen@mstnchina.com；

网站：www.mstn.com.cn；



备注：文章中所涉及的产品数据，均来源于北京美斯顿新产业部产品实测。
